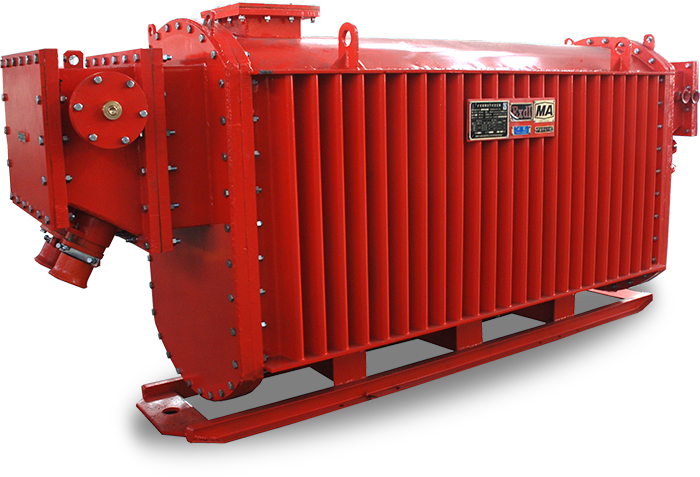

KBSG series mine flameproof dry type transformer

　　KBSG系列矿用隔爆型干式变压器，电压等级为6千伏和10千伏，频率为50赫兹，通常有600、762、900mm三种轨距，产品器身铁心采用优质冷轧硅钢片，线圈为铜线绕组，采用H级绝缘，空气自冷，适用于煤矿井下含有瓦斯、煤尘，并且具有爆炸危险的场所，为综合机械化采煤设备或手持电钻以及照明等装置提供电源，是煤矿井下最为理想的移动式安全供电设备。产品机械强度、电气性能优良，具有低损耗、低噪音、过负载能力大、承受热冲击能力及抗短路能力强等特点。

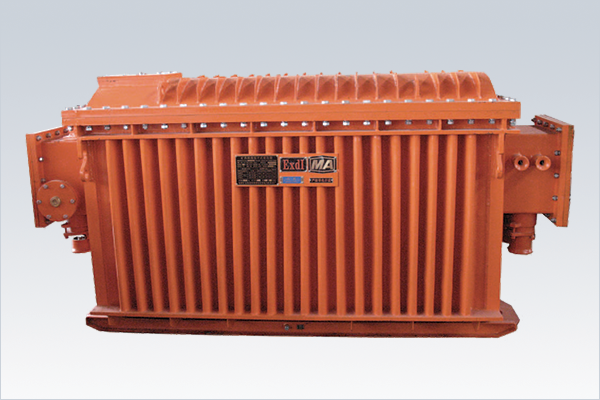

6千伏级矿用隔爆型干式变压器

　　箱壳结构为上开盖。

技术参数：

额定容量 kVA	额定电压		联结组	空载损耗 W	负载损耗 W	短路阻抗 %	空载电流 %
额定容量 kVA	高压kV	低压V	联结组	空载损耗 W	负载损耗 W	短路阻抗 %	空载电流 %
100	6±5%	693/400	Yy0（d11）	470	920	4	2.5
200	6±5%	693/400	Yy0（d11）	740	1550	4	2
315	6±5%	1200/693	Yy0（d11）	990	2150	4	1.8
400	6±5%	1200/693	Yy0（d11）	1170	2600	4	1.8
500	6±5%	1200/693	Yy0（d11）	1350	3100	4	1.5
630	6±5%	1200/693	Yy0（d11）	1620	3680	4	1.5
800	6±5%	1200/693	Yy0（d11）	1850	4500	4	1.0
1000	6±5%	1200/693	Yy0（d11）	2100	5400	4	1.0
1250	6±5%	1200/693	Yy0（d11）	2480	6500	4	1.0

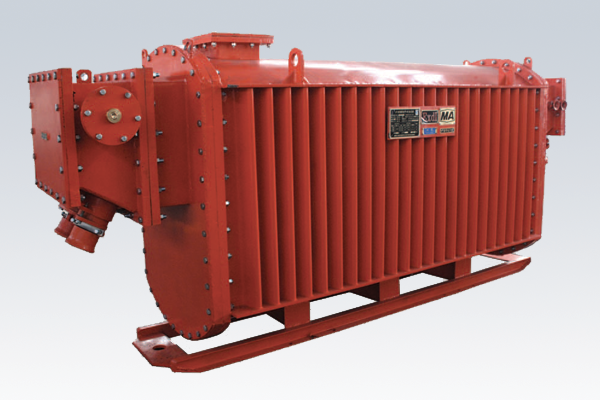

10千伏级矿用隔爆型干式变压器

　　箱壳有两种结构，其中50kVA～630 kVA箱壳为两侧开盖，其余为上开盖。

技术参数：

额定容量 kVA	额定电压		联结组	空载损耗 W	负载损耗 W	短路阻抗 %	空载电流 %
额定容量 kVA	高压kV	低压V	联结组	空载损耗 W	负载损耗 W	短路阻抗 %	空载电流 %
50	10±5%	693/400	Yy0（d11）	350	680	4	2.5
100	10±5%	693/400	Yy0（d11）	500	1050	4	2.5
200	10±5%	693/400	Yy0（d11）	850	1800	4	2
315	10±5%	1200/693	Yy0（d11）	1200	2500	4	1.8
400	10±5%	1200/693	Yy0（d11）	1350	3000	4	1.8
500	10±5%	1200/693	Yy0（d11）	1600	3500	4	1.5
630	10±5%	1200/693	Yy0（d11）	1800	4100	4	1.5
800	10±5%	1200/693	Yy0（d11）	2100	5100	4	1.2
1000	10±5%	1200/693	Yy0（d11）	2350	6100	4.5	1.2
1250	10±5%	1200	Yy0（d11）	2800	7400	4.5	1.0
1600	10±5%	1200	Yy0	3450	8500	5	1.0
