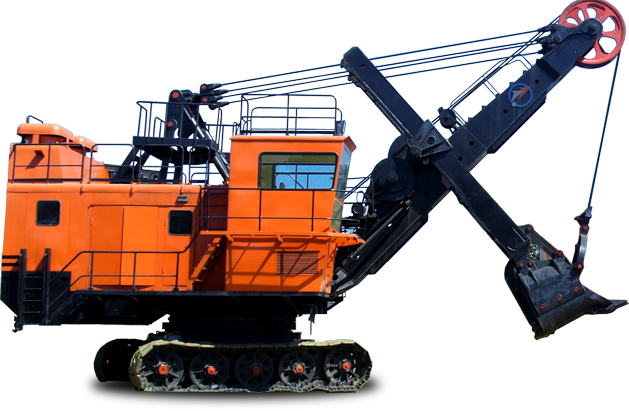

FWK-5型电动挖掘机

Fwk-5 electric excavator

　　FWK-5型电动挖掘机，是我厂与东北大学联合研发的产品。是在FWK-4型电动挖掘机的基础上，进行主要部件的升级设计，主要取消提升机构、回转机构、行走机构、履带装置原有复杂的传动系统，引进先进的行星减速机传动系统，行星减速机采用模块化结构的高强度行星齿轮箱，完善的系列化系列，结构紧凑，多级行星齿轮并联设计，安装简单，维护、换油方便，高效、低噪、长寿命。

　　采用高承载能力的轴承系列和可靠的密封系统。行星减速机为3万小时免维护。并采用盘式制动器与其配套，其具有结构紧凑、安装方便、便于检查维护、具有低惯量、低磨损、自润滑的优点。

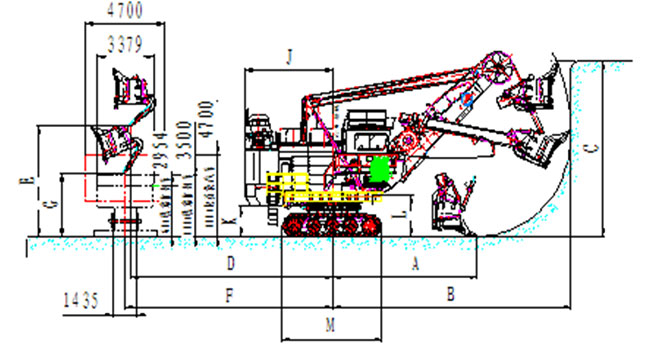

主要尺寸

代号	名称	单位	尺寸
A	停机面上挖掘半径	m	8.66
B	最大挖掘半径	m	14.30
C	最大挖掘高度	m	10
D	最大卸载高度时卸载半径	m	12.15
E	最大卸载高度	m	6.3
F	最大卸载半径	m	12.5
G	最大卸载半径时卸载高度	m	3.6
H	车棚宽度	m	5.4
I	车棚外形高度	m	7.03
J	车棚尾部半径	m	5.22
K	回转平台底面至地面的高度	m	1.73
L	动臂根部小轴至地面的距离	m	2.38
M	履带长度	m	6.45
N	履带宽度	m	5.30
O	履带板宽度	m	0.9

技术参数

序号	名称	单位	数值
1	铲斗容量	m³	4、5、6三种
2	挖掘土壤等级	Ⅳ - Ⅴ级
3	动臂长度	m	10.5
4	斗杆长度	m	7.29
5	旋转90^°挖IV级土壤提高至推压轴中心每一循环时间	S	25
6	铲斗提升速度	m/s	0.87
7	最大提升力	kN	480
8	斗杆推压速度	m/s	0.45
9	斗杆最大推压力	kN	238
10	回转平台回转速度	r/min	3-3.5
11	平道行走速度	ｋm／h	0.45
12	履带最大牵引力	kN	800
13	挖掘机的最大爬坡度	12^°
14	对地面的平均压力	kPa	236
15	机器重量（带配重）	Ｔ	212
16	平衡重量	Ｔ	38-41
17	输入电压	Ｖ	3000/6000
18	主电机机功率	ｋｗ	250
19	控制系统		变频电气
20	辅助机构的操纵		电气、气压

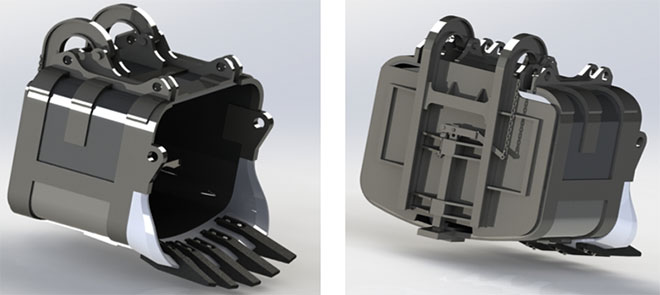

铲斗

铲斗斗容5.6立方米，铲斗总体采用高强钢结构焊接，斗唇为铸高锰钢与结构斗前焊接。斗齿采用高锰钢铸造而成。斗底板及提梁为结构件。结构式铲斗可避免生产过程中由于铲斗或提梁的铸造缺陷造成中断生产情况的现象。

斗杆

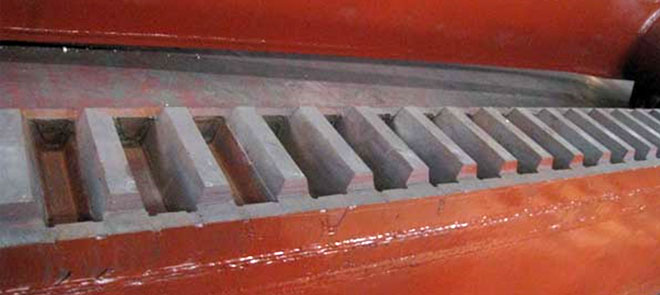

采用双梁门式结构，用低合金高强度钢板焊接而成。齿条采用调质合金钢35CrMo锻造加工而成，提高啮合精度和使用寿命。

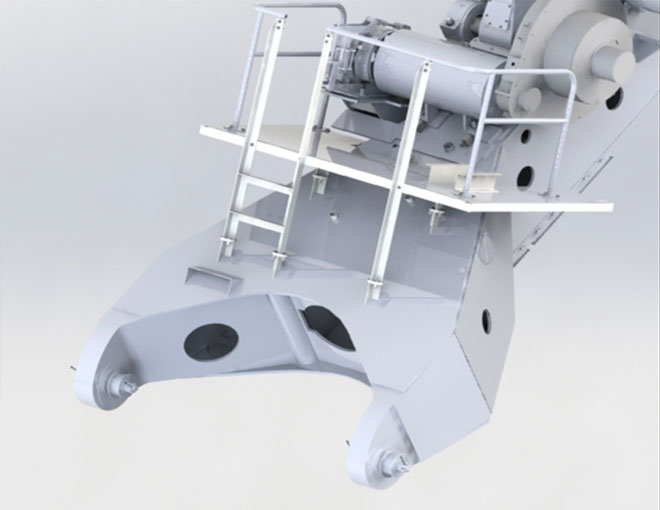

动臂

动臂采用大跨距简支梁结构，起重臂本体为变截面的矩形焊接梁结构，材料选用低合金高强钢。端部滑轮轴用瓦盖压紧固定。起重臂下面装有缓冲器，以缓冲铲斗在工作时对起重臂的偶然撞击。

动臂在电铲工作过程中始终保持与水平呈45°夹角，因此不需要原有结构中复杂的调角装置，新结构简化了连接方式，舍弃了不必要的零部件，便于生产、安装和维护。

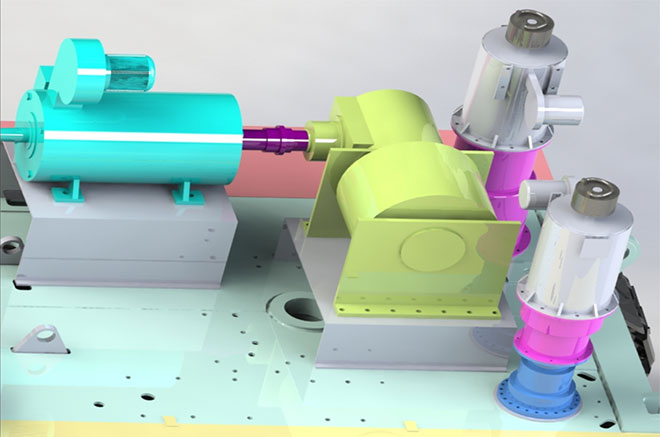

提升、回转电气机构

提升机构装在转台上，是用来实现铲斗的提升和下降。提升卷扬设计为卡套式结构，方便提升钢丝绳的更换。提升卷杨与减速系统合为一体--行星减速提升机构，使得机棚内简捷、宽敞，使复杂的传动系统简单化，大幅度减低设备故障率。

采用模块化设计方法，大大提升使用寿命；
舍弃复杂的传动调速系统，节省了布局空间；
交流电机、行星减速器的一般优点。

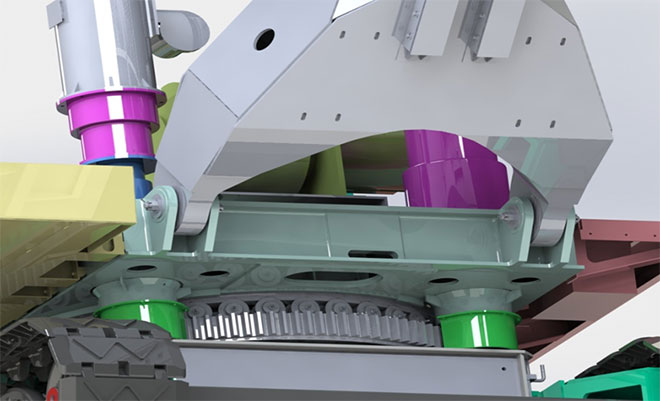

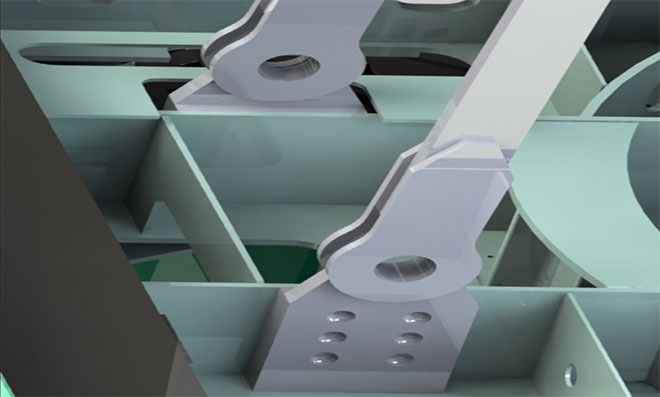

A双足支架

A型架后拉杆安装方式采用上部安装方式，方便安装便于加工。

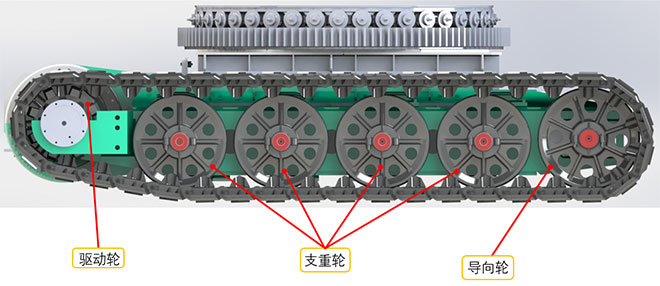

行走机构

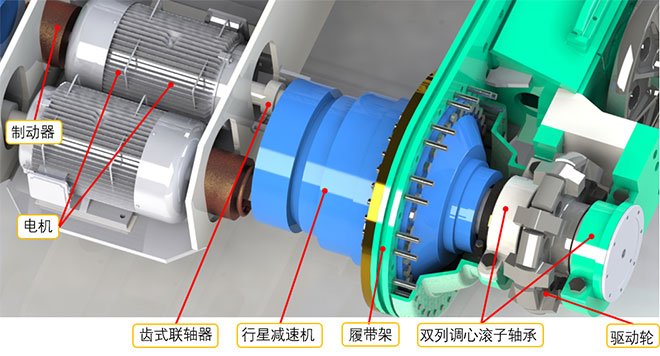

传动机构

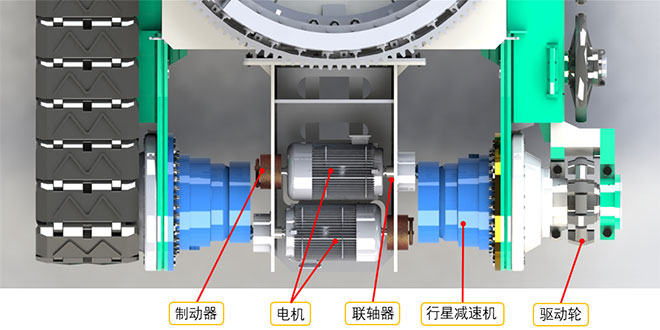

传动机构整体布局

驱动电机

原直流电机：结构复杂、噪声大、缺乏对电机有效地保护；电气设备老化很快、可靠性低、故障率高；造价高。
现交流变频电机：结构简单、免维护；对环境要求低、坚固、运行持久；节能、提高生产力。

传动装置：

行星减速机体积小、安装方便；
低温升、密封效果好、免维护；
传动精度高、刚度高、减速范围广；
传动链短，传动效率高；
具有高负载、低惯性、低振动、低噪音、使用寿命长。

制动装置：

全盘式制动器不需要配备制动盘；
选择美国伊顿公司的DBB系列盘式制动器，其具有结构紧凑、安装方便、便于检查维护的优点。
具有低惯量、低磨损、自润滑的优点。
