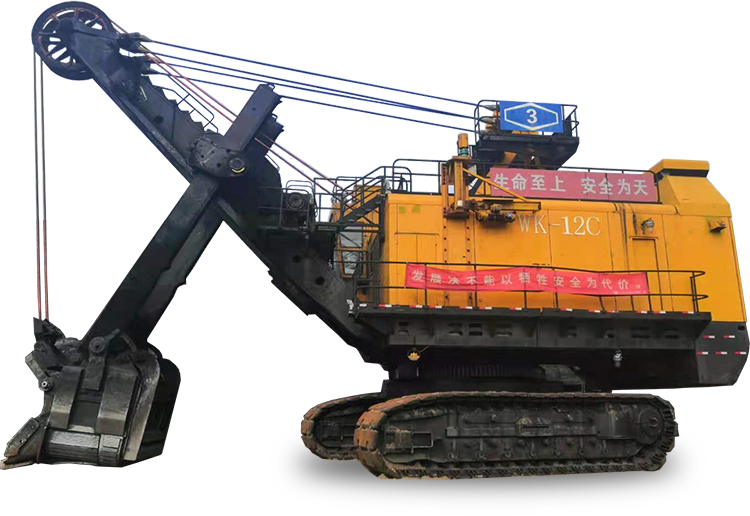

FWK-12C型电动挖掘机

FWK-12C Electric Excavator

　　FWK-12C挖掘机属于矿用机械正铲式挖掘机。本机适用于年产量1000万吨级以上的露天矿山使用，可与90－110吨级矿用汽车或100吨级的铁路自翻车配套使用。

　　FWK-12C挖掘机主要用来剥离和采掘露天矿山的岩石及矿石，也可以用于水电建设工程中的土石方挖掘作业。在FWK-12B型挖掘机基础上，起重臂采用简支梁结构，结构简单便于拆装，行走采用行星减速机提升使用寿命，履带装置采用多轮支撑结构传动平稳，制动系统采用盘式制动器，整机制动安全可靠。为了适应挖掘不同的物料，本机配有8m³、10m³、12m³、14m³多种规格的铲斗。用户在购买设备时应根据矿山的情况进行相应的选择。

推荐使用的铲斗容量

物料松散密度	＜1.2 t/m³	1.2－1.8 t/m³	1.8－2.5 t/m³
推荐使用的铲斗容量	8m³	10m³、12m³	14m³

作业环境条件

1）工作场地的环境温度为-40－40℃。

2）工作场地的海拔高度不超过1000m。

3）挖掘机供电电压波动值不超过±10％。

4）挖掘机供电作业平面的横向和纵向坡度不大于3°。

5）当岩石的坚固系数f>3、或挖掘坚硬的永久冻土时，应先对矿岩进行松碎爆破。

6）为了保证挖掘机的铲装效率、减少机器损坏和降低设备的使用成本。挖掘物爆破后块度长、宽、高的平均值d为：

　　d ≤（0.15—0.2）×（E）/ 3

式中：d — 爆破后矿岩块度的最大长度（m）。

E — 使用的铲斗容积。

即：

当使用8m3的铲斗时，爆破后挖掘物料的最长边为0.4—0.5m。

当使用10m³的铲斗时，爆破后挖掘物料的最长边为0.5—0.7m。

当使用12m³的铲斗时，爆破后挖掘物料的最长边为0.6—0.8m。

当使用14m³的铲斗时，爆破后挖掘物料的最长边为0.7—0.9m。

序号	名称	数值	单位	备注
1	斗容量	12	m³
2	斗容量范围	8 ; 14	m³
3	最大提升力	1110	kN
4	名义提升速度	1.35	m/s
5	最大推压力	541	kN
6	名义推压速度	0.61	m/s
7	履带最大牵引力	2565	kN
8	名义行走速度	0.8	Km/h
9	回转平均匀速转速	2.6	r/min
10	工作循环时间	29	S	回转90^o卸载
11	爬坡能力	13	^°
12	履带接地平均单位压力	253	kPa
13	工作重量	490	t
14	配重	75	t

主要结构尺寸

序号	名称	数值	单位	备注
1	起重臂仰角	45	^°
2	起重臂长度	13.00	m
3	斗杆的有效长度	7.95	m
4	起重臂跟脚距回转中心的距离	3.00	m
5	起重臂跟脚距停机平面的距离	3.43	m
6	顶部滑轮外缘距回转中心的距离	13.47	m
7	顶部滑轮上缘距停机平面的高度	13.80	m
8	平台尾部的回转半径	7.35	m
9	配重箱底面距停机平面的高度	2.165	m
10	行走机构底部距地面的最小高度	0.51	m
11	履带装置的长度	8.40	m
12	履带装置的宽度	7.10	m
13	履带板的宽度	1.40	m
14	司机水平视线距停机平面的高度	7.17	m
15	除尘装置顶部到停机平面的高度	8.66	m
16	双足支架顶部中心到停机平面的高度	10.57	m
17	机棚的宽度	6.60	m
18	机棚的高度	7.22	m

主要电气参数

序号	名称	数值	单位	备注
1	输入电压	6	kV
2	主变压器容量	1000	kVA
3	辅助变压器容量	160＋20	kVA
4	推压电动机的额定功率（690V时）	250	kW
5	推压电动机的峰值功率	330	kW
6	提升电动机的额定功率（690V时）	2 x 350	kW
7	提升电动机的峰值功率	2 x 460	kW
8	回转电动机的额定功率（690V时）	2 x 160	kW
9	回转电动机的峰值功率	2 x 210	kW
10	行走电动机的额定功率（690V时）	2 x 150	kW
11	行走电动机的峰值功率	2 x 187	kW
12	开斗电动机功率	11	kW
