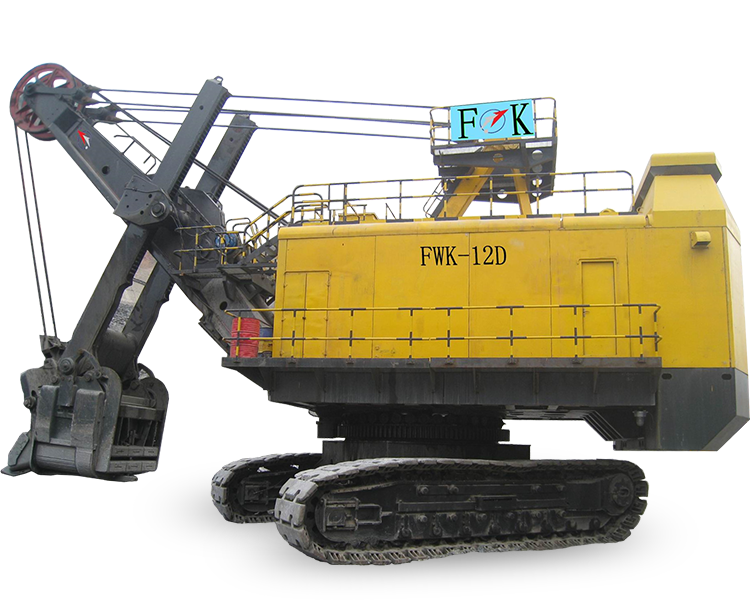

FWK-12D型电动挖掘机

FWK-12D Electric Excavator

　　FWK-12D矿用机械正铲式挖掘机是英国365集团研制的大型露天矿山采装设备，是FWK-12B的换代产品。它汇集了英国365集团多年矿用挖掘机设计制造及使用的成功经验，采用大量国内外先进技术，模块化设计。可适用于大型露天煤矿、铁矿及有色金属矿山的剥离和采装作业。

　　FWK-12D矿用机械正铲式挖掘机的设计是与东北大学合作，采用三维仿真和有限元分析等现代设计方法，对整机性能和工作尺寸进行合理的选择；充分发挥自身的效力，提高了挖掘机的使用范围，可与各种矿用车，破碎站等设备相匹配，更好地满足用户高效装载、降低单位生产成本的要求。

技术特点：

齿轮齿条推压方式、切入性强，效率高；
硬齿面齿轮传动，齿轮寿命长；
独立行走、回转等传动采用行星减速机；
高位驱动，延长驱动系统寿命；
采用全盘式气动制动器。

性能参数：

序号	项目名称	数值	单位	备注
1	斗容量	12	m³
2	斗容量范围	8-16	m³
3	最大提升力	1110	kN
4	名义提升速度	1.5	m/s
5	最大推压力	541	kN
6	名义推压速度	0.58	m/s
7	履带最大牵引力	2565	kN
8	名义行走速度	0.89	km/h
9	回转平台匀速转速	2.6	r/min
10	工作循环时间	29	s	回转90^o卸载
11	爬坡能力	13	°
12	履带接地平均单位压力	253	kPa
13	工作重量	～490	t
14	配重	～75	t
15	理论生产率	1490	m/h

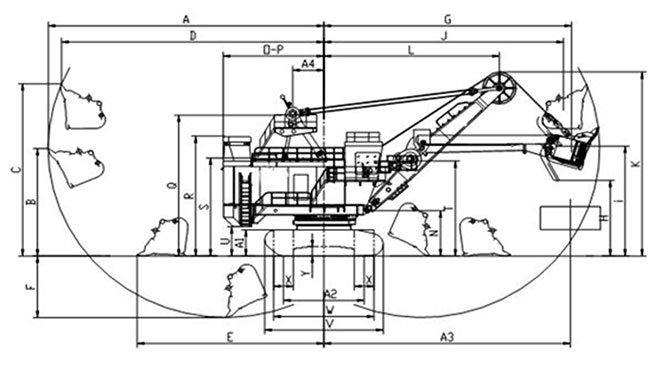

工作尺寸

序号	项目名称	数值	单位	备注
1	最大挖掘半径	～18.9	m
2	最大挖掘半径时的挖掘高度	～8.00	m
3	最大挖掘高度	～13.53	m
4	最大挖掘高度时的挖掘半径	～17.10	m
5	最大卸载半径	～16.25	m
6	最大卸载半径时的卸载高度	～5.98	m
7	最大卸载高度	～8.6	m
8	最大卸载高度时的卸载半径	～15.58	m
9	停机平面上的最大挖掘半径	～13.00	m

结构尺寸

序号	项目名称	数值	单位	备注
1	起重臂的仰角	45	^°
2	起重臂的长度	13.00	m
3	斗杆的长度	9.25	m
4	起重臂跟脚距回转中心的距离	3.00	m
5	起重臂跟脚距停机平面的距离	3.43	m
6	顶部滑轮外缘距回转中心的距离	13.50	m
7	顶部滑轮上缘距停机平面的高度	13.80	m
8	平台尾部回转半径	7.35	m
9	配重箱底面距停机平面的高度	2.16	m
10	底架梁底面至停机平面的高度	0.51	m
11	履带装置的最大长度	8.40	m
12	履带装置的宽度	7.10	m
13	标准履带板的宽度	1.40	m
14	司机水平视线距停机平面的高度	～7.10	m
15	除尘装置顶部到停机平面的高度	8.66	m
16	三脚支架顶部中心到停机平面的高度	10.58	m
17	机棚的宽度	6.60	m

电气参数

序号	项目名称	数值	单位	备注
1	输入电压	6	kV
2	主变压器容量	1000	kVA
3	辅助变压器容量	160	kVA
4	推压电动机的额定功率（690 V 时）	250	kW
5	推压电动机的峰值功率	330	kW
6	提升电动机的额定功率（690 V 时）	2 x 350	kW
7	提升电动机的峰值功率	2 x 460	kW
8	回转电动机的额定功率（690 V 时）	2 x 160	kW
9	回转电动机的峰值功率	2 x 210	kW
10	行走电动机的额定功率（690 V 时）	2 x 130	kW
11	行走电动机的峰值功率	2 x 170	kW
12	开斗电动机的功率	11	kW
