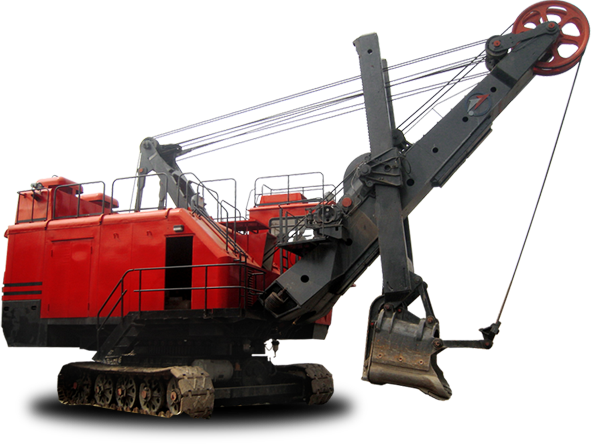

FWK-4A Electric Excavator

　　FWK－4A型电动挖掘机是总结了国内外挖掘机的优点经改进设计而成。FWK－4A型电动挖掘机性能可靠，故障率低，驾驶舒适，外型美观大方，是同类电动挖掘机的换代产品。

　　FWK－4A型电动挖掘机是正铲挖掘、履带行走的电动挖掘机，用来挖掘经过爆破的岩石和矿产物品以及各种土壤、砂石并可直接装载到大容量的运输设备。控制方式有三种形式供用户选择（直流发电机组供电的传动系统、直流无机组供电的传动系统、交流变频调速的传动系统）。本机重新设计了回转辊盘机构。新辊盘更符合运动学原理，减少了回转阻力，减轻了辊轮与环轨的磨损，提高了辊盘机构的使用寿命。推压机构中的极限力矩偶合器由闸块式结构改为气囊结构，安全可靠，操作维护更方便。部分易损件、齿轮由铸件改为锻件并采用高强度材料提高了齿轮的使用寿命，减少了维修量。司机室采用人性化设计，保温、隔音效果好，?望视角宽阔。机棚采用正压滤清装置。润滑系统采用高标配原装进口配置。提臂机构采用固定式绷绳结构，使用安全，维护方便。本产品适用于各种露天矿场以及大型建筑工地、水利工程的土石方挖掘工作。

技术参数

序号	名称	单位	数值
1	铲斗容量	m³	4.5.6
2	挖掘土壤等级	Ⅳ-Ⅴ级
3	动臂长度	m	10.5
4	斗杆长度	m	7.29
5	旋转90°挖IV级土壤提高至推压轴中心每一循环时间	s	25
6	铲斗提升速度	m/s	0.87
7	最大提升力	kN	480
8	斗杆推压速度	m/s	0.45
9	斗杆最大推压力	kN	230/238
10	回转平台回转速度	r/min	3-3.5
11	平道行走速度	ｋm／h	0.45
12	履带最大牵引力	kN	800
13	挖掘机的最大爬坡度	12°
14	对地面的平均压力	kPa	236(196)
15	机器重量（带配重）	Ｔ	212(215)
16	平衡重量	Ｔ	38-41
17	输入电压	Ｖ	3000/6000
18	主电机机功率	ｋｗ	250
19	控制系统		变频电气
20	辅助机构的操纵		电气、气压

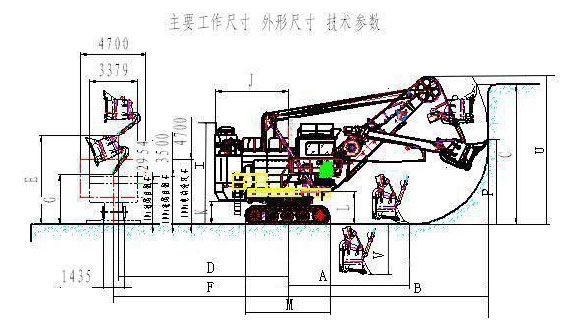

工作和外形尺寸（见图2-1）

代号	名称	单位	尺寸
A	停机面上挖掘半径	m	8.66
B	最大挖掘半径	m	14.30
C	最大挖掘高度	m	10
D	最大卸载高度时卸载半径	m	12.15
E	最大卸载高度	m	6.3
F	最大卸载半径	m	12.5
G	最大卸载半径时卸载高度	m	3.6
H	车棚宽度	m	5.4
I	车棚外形高度	m	7.03
J	车棚尾部半径	m	5.52
K	回转平台底面至地面的高度	m	1.73
L	动臂根部小轴至地面的距离	m	2.38
M	履带长度	m	6
N	履带宽度	m	5.23
O	履带板宽度	m	0.9
P	最大挖掘半径时的挖掘高度	m	6.6
U	顶部滑轮距地面的高度	m	10.57
V	挖掘深度	m	3.14
