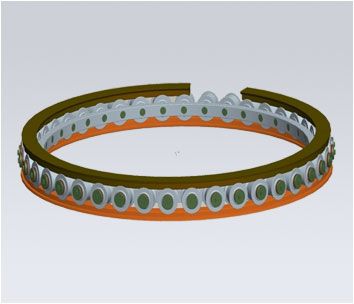

1、原电铲回转辊盘运动的滚动体是圆柱形。圆柱辊子在环形轨道上滚动时，因环轨内外直径大小不同，辊子内外必然在轨道上形成滑动摩擦，这样就加大回转阻力，加快轨道与辊子的磨损，原设计不符合运动学原理。因此，对辊盘机构按纯滚动原理进行了重新设计。按辊子与环轨做纯滚动的要求，设计成锥形辊子和锥面的上、下环轨。使辊子和轨面之间在轨宽范围内纯滚动。从运动原理上消除了滑动摩擦。解决了环轨与辊子摩损严重的弊端。

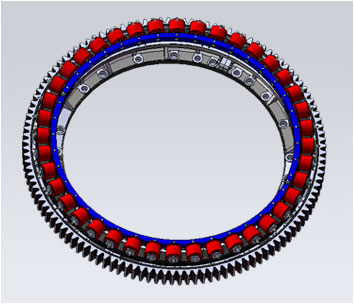

2、辊盘的改进参照国外电铲的辊盘结构，为了增加辊盘钢性、防止变保证与环轨的同心度。现设计一铸造固定圈，将辊子固定在固定圈外。工作人员随时可以观察到辊子的工作状态，易于更换。

　　参照国外同类产品的辊盘机构，自主开发设计了新型辊盘机构。由于新型辊轮固定圈，采用整体铸钢结构，其刚度、同心度良好，使电铲回转、运行平稳。有良好的可靠性，操作者随时可以观察辊轮的工作状态，便于日常维护保养。提高工作效率。
